شناخت قطعات پکیج بوتان در زمان بروز مشکل و خرابی دستگاه کمک زیادی به شما میکند. ممکن است وقتی داخل محفظه دستگاه را بررسی میکنید، سردرگم شوید و جای درست هر قطعه را پیدا نکنید. شاید حتی با یک اشتباه کوچک، مشکل دستگاه شدیدتر شود و یا به خودتان آسیب برسد.
اینجاست که یک راهنمای کامل و جامع به کار میآید تا همه چیز را خیلی ساده به شما توضیح دهد. ما جامعترین راهنمای شناسایی قطعات را برای شما آوردهایم تا علاوه بر دانستن جای دقیق هر قطعه، وظیفهاش را نیز بدانید و در صورت بروز مشکل، بهتر بتوانید ایرادات فنی پکیج را مدیریت کنید.
شناخت قطعات پکیج بوتان
معمولاً قطعات انواع پکیج تا حد زیادی شبیه هم هستند؛ اما با وجود برندها و مدلهای گوناگون، ممکن است یک سری تفاوت جزئی در این قطعات باشد و از این رو شناخت قطعات برند بوتان نیز ضروری است.
برد کنترل پکیج
برد کنترل پکیج جزو مهمترین قطعات پکیج است که وظیفه دریافت پیام از دیگر قطعات مانند سنسور فشار، اکوستات و پتانسیومتر را دارد و فرمانهای مهم را برای عملکرد صحیح قطعاتی مانند شیر کنترل گاز، پمپ مدار گرمکننده و نیز شیر سه راهی موتوری ارسال میکند.
بردهای الکترونیکی به دو دسته زیر تقسیم میشوند:
- برد کنترل جرقهزن: برای شناخت قطعات پکیج بوتان لازم است بدانید این برد درون جعبه محفظه برد قرار دارد و روی برد اصلی کنترل شوفاژ نصب میشود. کنترل شعله به عهده این قطعه است و عمل جرقهزنی را انجام میدهد. جهت انجام عمل جرقهزنی، این برد به یک ترانس جرقهزن ولتاژ بالا که در براکت تحتانی پشتی قرار دارد، متصل است.
- برد کنترل اصلی: این برد پشت صفحه کنترل و درون محفظه مخصوص قرار گرفته است. این برد با تمام اجزای پکیج، چه الکتریکی و چه الکترونیکی، مرتبط است و تمامی اطلاعات را آنالیز میکند و دستورات ضروری را به حسگرها انتقال میدهد.

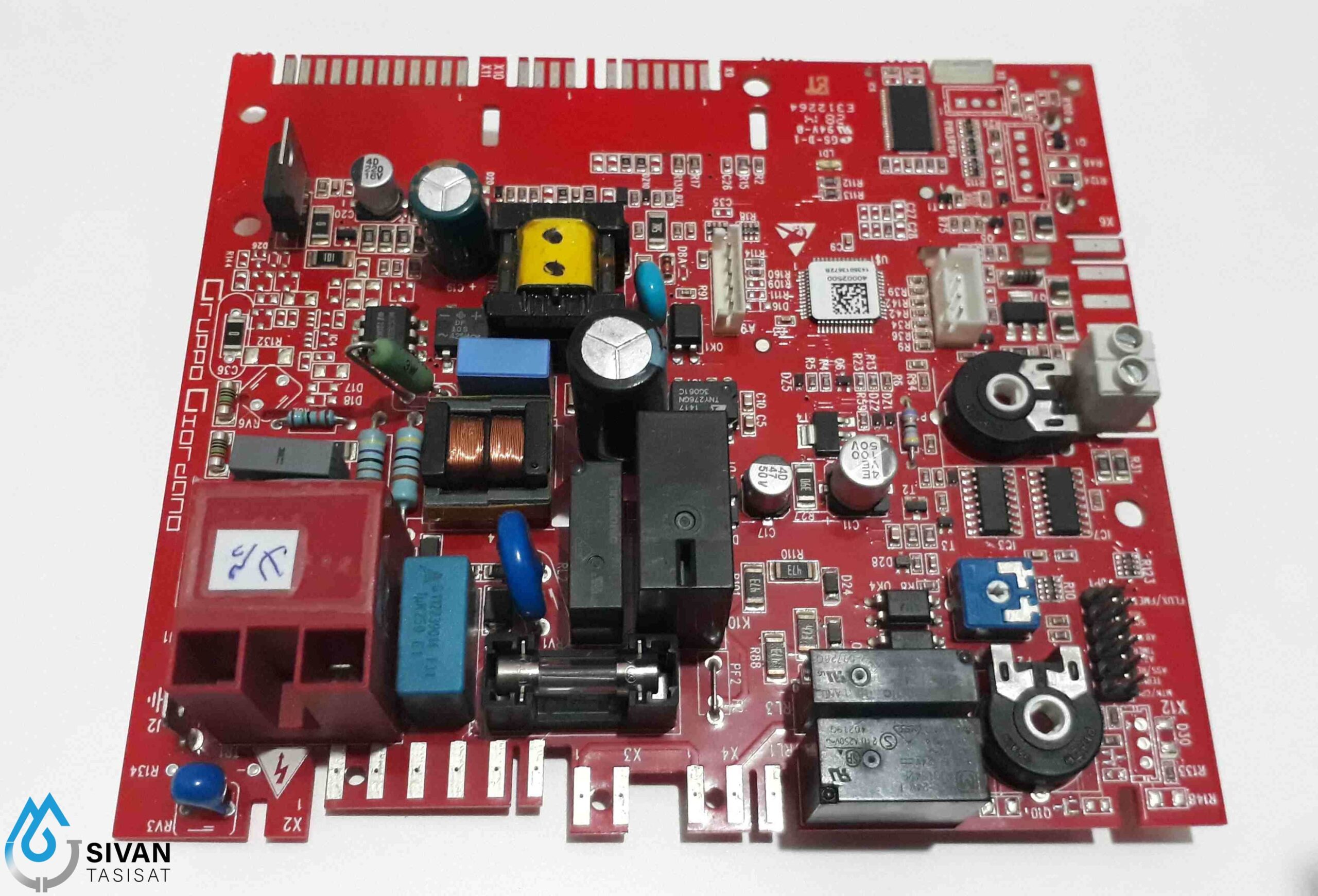

برد کنترل پکیج
کلید ایمنی حداقل فشار آب
از موارد مهم در شناخت قطعات پکیج بوتان، کلید ایمنی حداقل فشار آب است. این قطعه مهم در قسمت راستین بدنه پمپ پکیج قرار گرفته است و وظیفه آن کنترل مقدار آب در سیستم مدار گرمایش شوفاژ و همچنین ایمنی آن است. در صورت ایجاد نشتی، پر نشدن ناکافی سیستم مدار و یا نبود مقدار فشار مناسب، عملکرد سیستم را متوقف میکند تا از خرابی دستگاه جلوگیری شود.
کلید ایمنی حداقل فشار آب
سنسور حرارتی
سنسور کنترل دما در نواحی خروجی مبدل حرارتی، بر روی مبدل حرارتی، داخل مدار و نیز روی لوله خروجی آب گرم قرار گرفته است. این قطعه زمان بهرهبرداری از آب گرم را تشخیص میدهد.
سنسور حرارتی

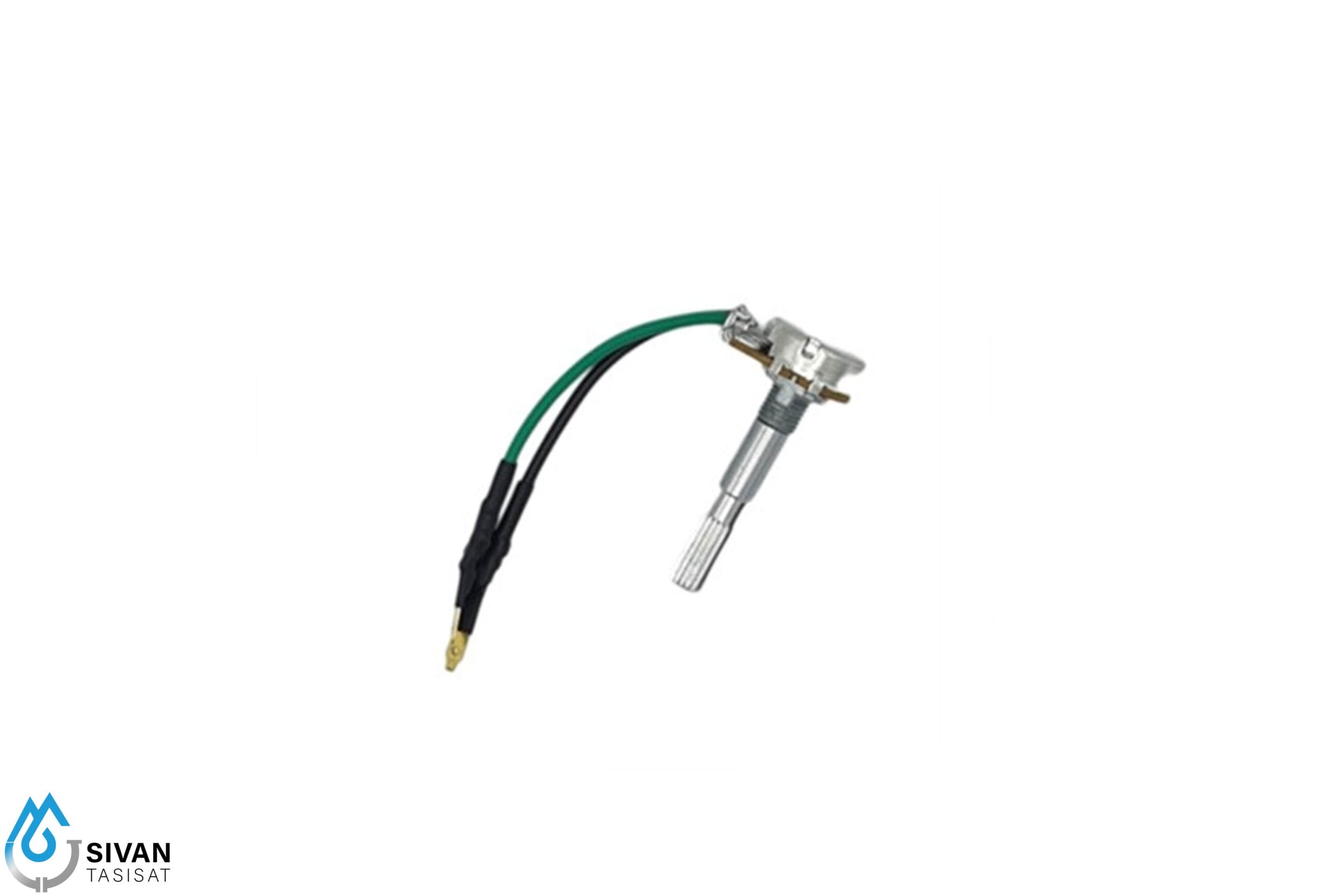

پتانسیومتر
در خصوص مسئله شناخت قطعات پکیج بوتان، یکی از قطعاتی که باید آن را بشناسید، پتاسیومتر است. وظیفه پتاسیومتر یا اکوستات پکیج، تنظیم و کنترل میزان حرارت آب در مدار گرمکننده است.
پتانسیومتر
کلید ایمنی حرارت
این قطعه روی مبدل پره لوله پکیج قرار دارد و اگر درجه حرارت مدار از 110 درجه قراتر برود، فعال میشود و پکیج را به کمک قطع جریان اصلی گاز، خاموش میکند. در صورت بروز این اتفاق میتوانید بعد از گذشت 15 دقیقه پکیج را روشن کنید.

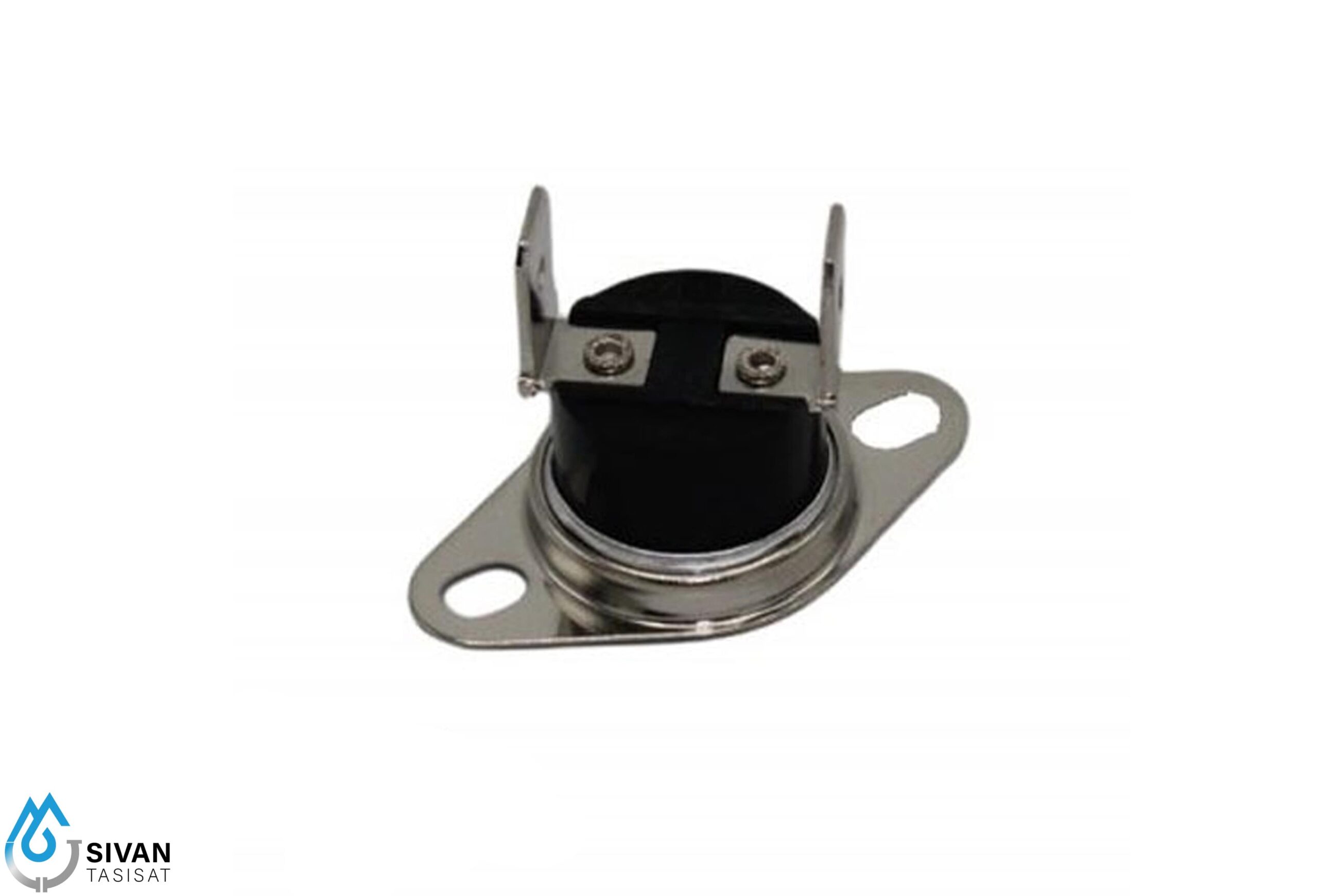

کلید ایمنی حرارت
مبدل حرارتی شوفاژ دیواری
خود این مبدل از جنس مس و رویه آن از آلومینیوم سیلیکون (از نوع پره) است. آب گرم مدار گرمکننده از طریق این قطعه تأمین میشود.
مبدل حرارتی شوفاژ دیواری
پمپ جریان مدار گرمکننده
نام دیگر این قطعه در راهنمای شناخت قطعات پکیج بوتان، پمپ سیرکلاسیون است و بدنهای از جنس کامپوزیت دارد. این قطعه در قسمت برگشت مدار گرمکننده قرار گرفته است. در فصل تابستان این پمپ جریان آب مدار گرمکننده روی حالت خودکار قرار دارد.

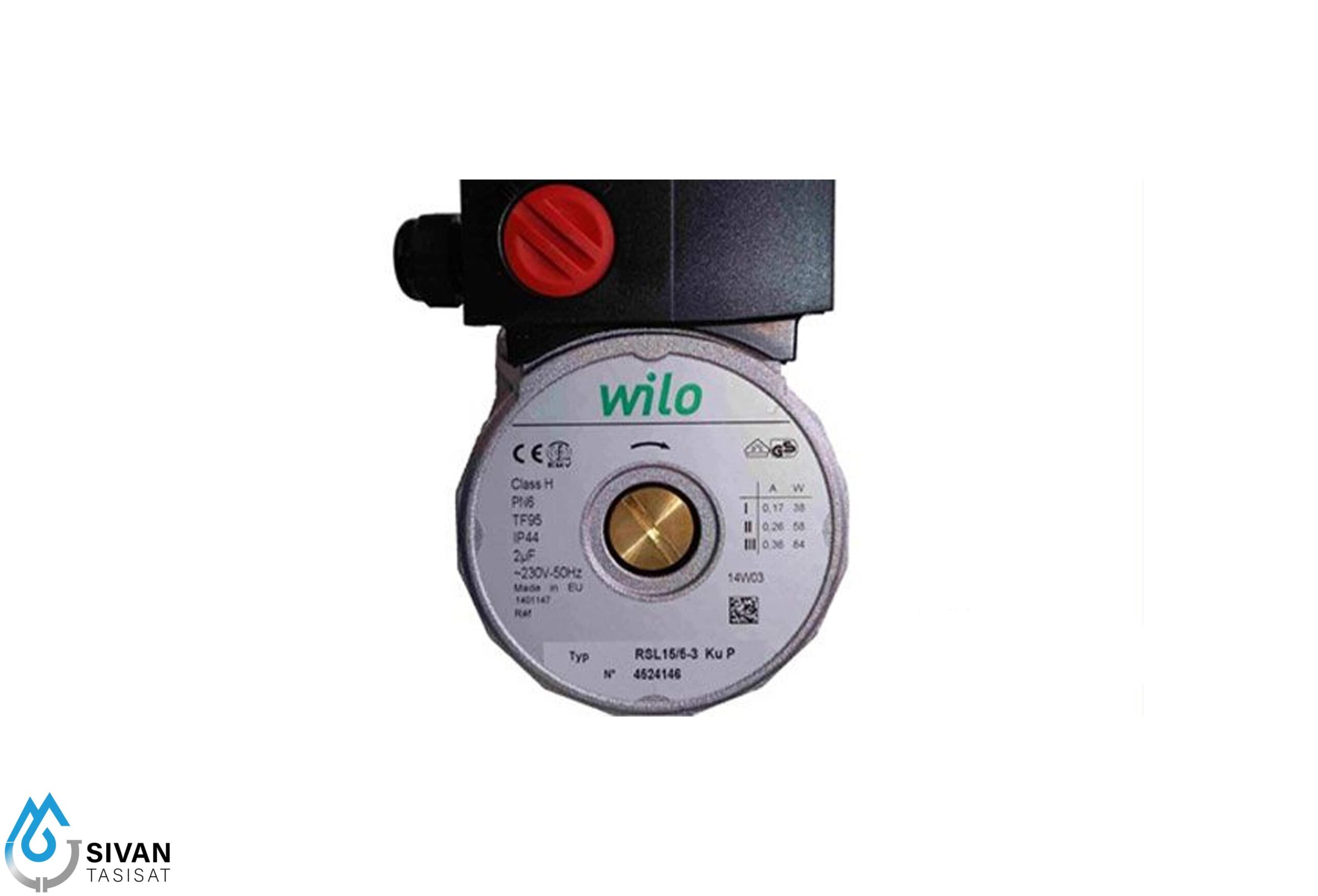

پمپ جریان مدار گرم کننده
مخزن انبساط
مخزن انبساط پکیج معمولا 8 لیتر ظرفیت دارد و مناسب دستگاههایی با حجم آبگیری 100 لیتری است. این مخزن وظیفه دارد تغیراتی به وجود آمده در حجم و فشار آب را که به دلیل حرارت رخ میدهند، خنثی کند.

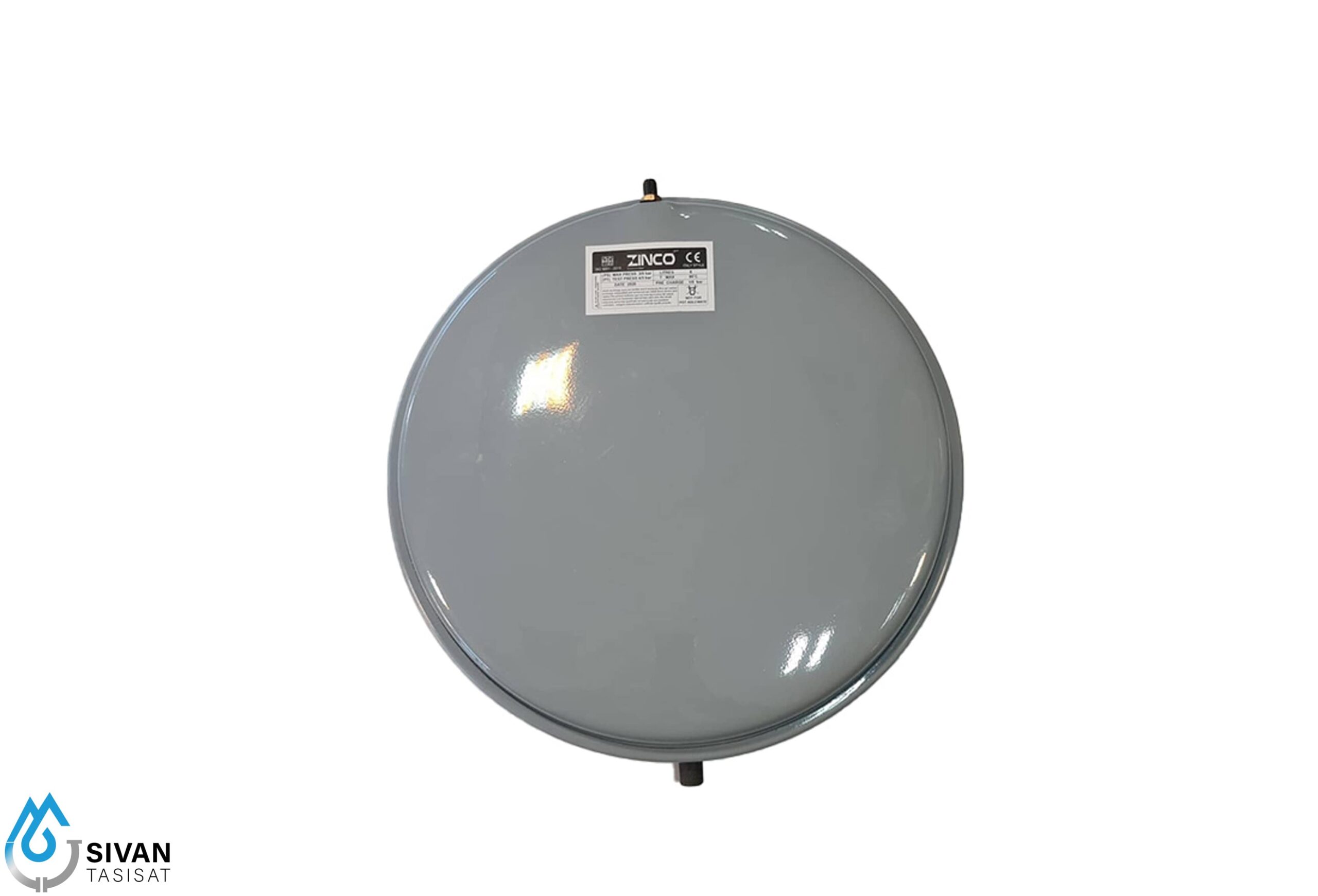

مخزن انبساط
فن دودکش
جنس فن دودکش از آلومینیوم و فلز است. برای اینکه تجمع گازهای اضافه ناشی از عمل احتراق و کربن دی اکسید درون پکیج صورت نگیرد، فن دودکش این گازها را تخلیه میکند.
فن دودکش
شیر کنترل گاز
گاز یک عنصر ضروری برای شناخت قطعات پکیج بوتان و تشکیل شعله و روشن شدن دستگاه است و شیر کنترل گاز وظیفه دارد عبور میزان گاز را کنترل کند.

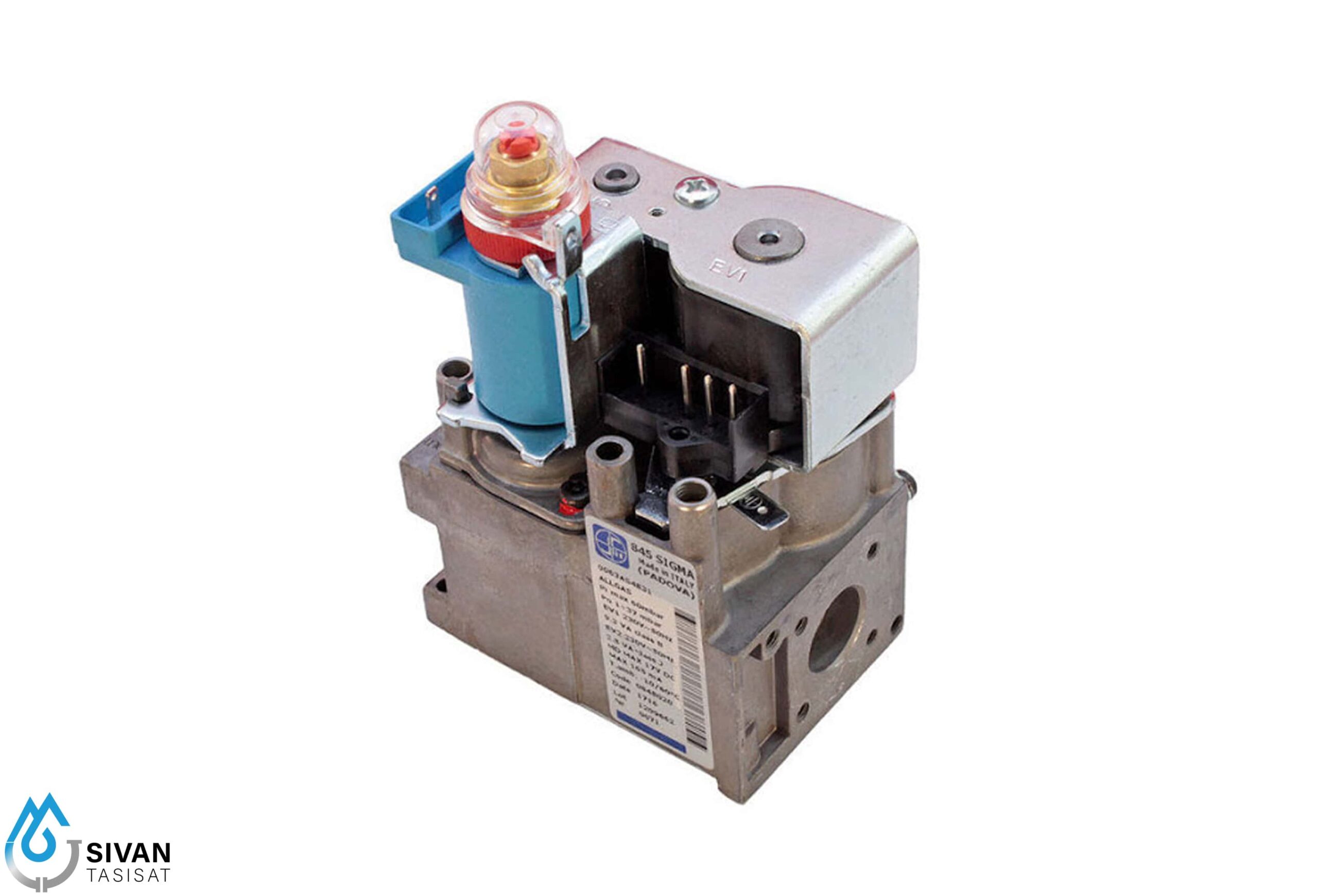

شیر کنترل گاز
شیر موتوری
شیر موتوری وظیفه دارد جریان آب را کنترل کند. زمانی که نیاز به ورود آب گرم است، فعال میشود و با وجود فشار سوپاپ آن به قسمت داخلی، آب گرم وارد مبدل ثانویه میشود.

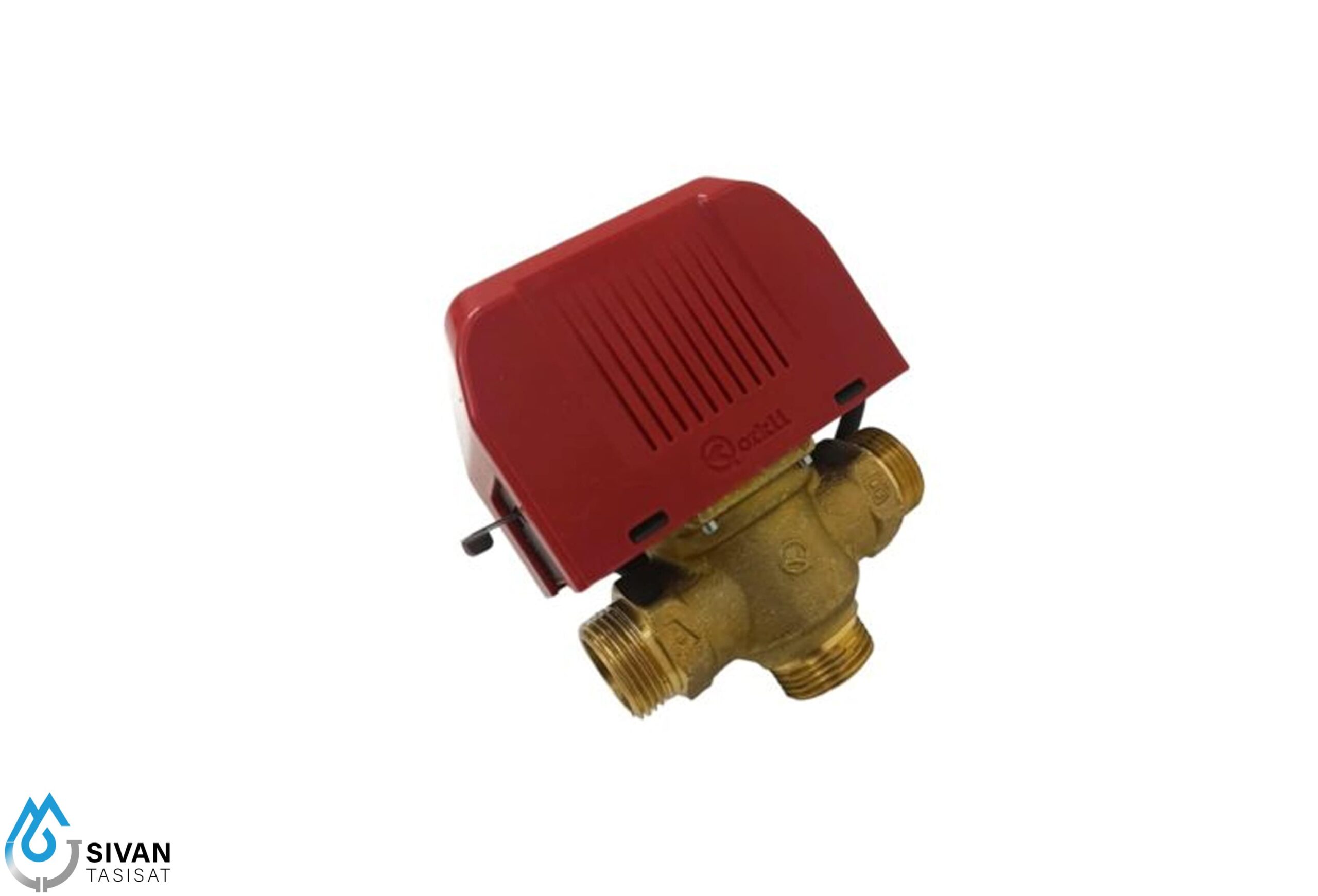

شیر موتوری
کیت شیر موتوری
باز و بسته شدن مسیر عبور جریان آب بین مبدل اصلی و ثانیه به واسطه فشار شافت شیر موتوری به کیت شیر موتوری صورت میگیرد.
کیت شیر موتوری
شیر پر کن
شیر پر کن یا دریچههای آزادسازی ایمنی، وظیفه دارد از افزایش فشار در دستگاه جلوگیری کند. اگر میزان فشار بالا باشد، دریچه باز میشود تا فشار تنظیم شود.
شیر پر کن
شیر اطمینان
برای شناخت قطعات پکیج بوتان، لازم است شیر اطمینان را نیز بشناسید. شیر اطمینان نسبت به فشار و دما حساس است و در صورتی که فشار یا دمای سیستم از حد مجاز بالاتر برود، خروجی این شیر باز میشود تا آب یا فشار اضافه خارج شود.
شیر اطمینان
بای پس
اگر به دلیل رسوب و یا هر دلیل دیگری، مسیر آب بسته شود و آب به پمپ نرسد، فنر درون بای پس باز میشود و مسیر آب را مجددا باز میکند.
بای پس
شیر تخلیه آب
در مواقعی که مشکل خاصی در پکیج به وجود بیاید و نیاز به تعمیر باشد، این قطعه جهت تخلیه آب موجود در دستگاه استفاده میشود.

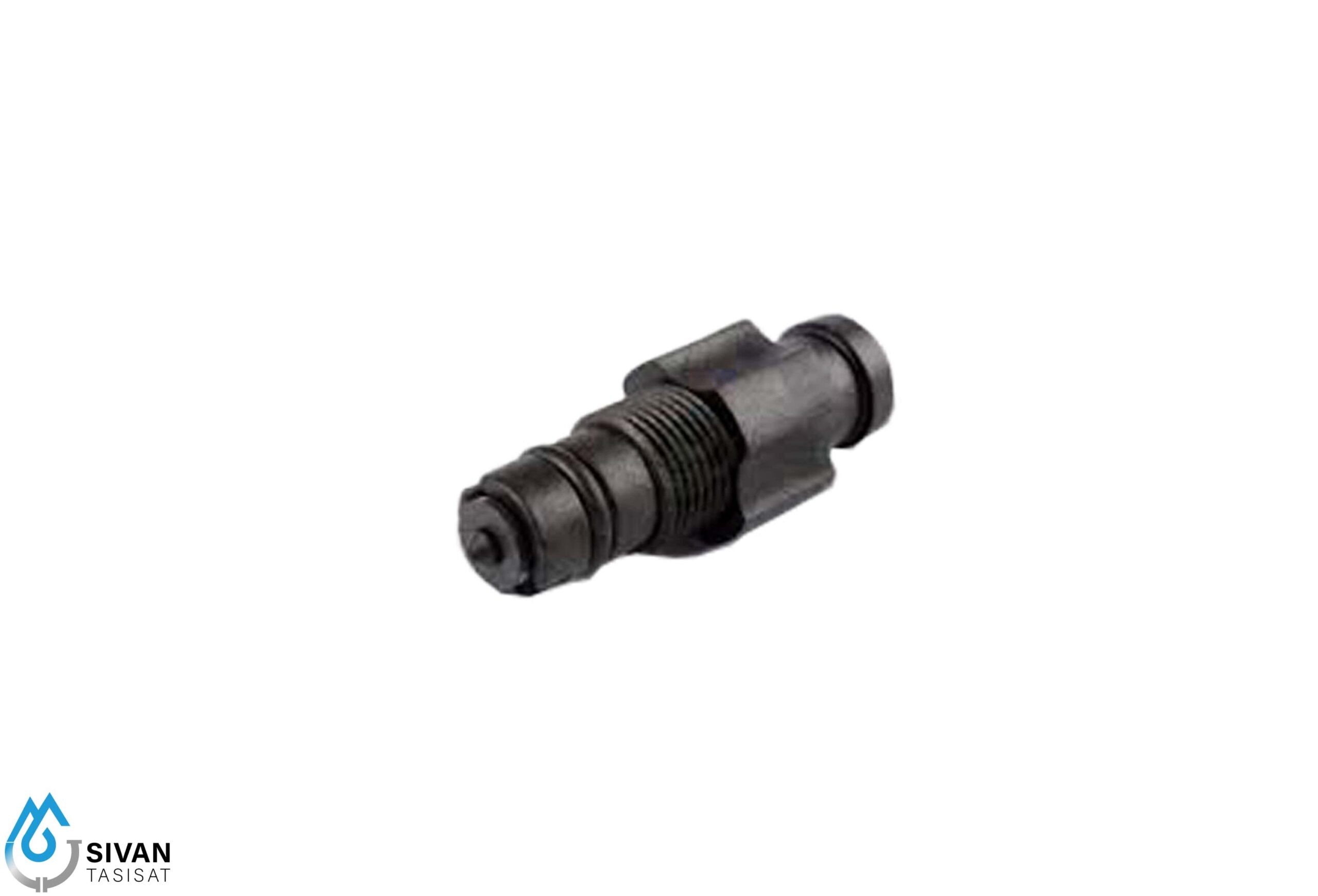

شیر تخلیه آب
محفظه احتراق
محفظه احتراق پکیج فضایی است که مشعل دستگاه درون آن قرار دارد و احتراق و تهویه در آنجا صورت میگیرد.

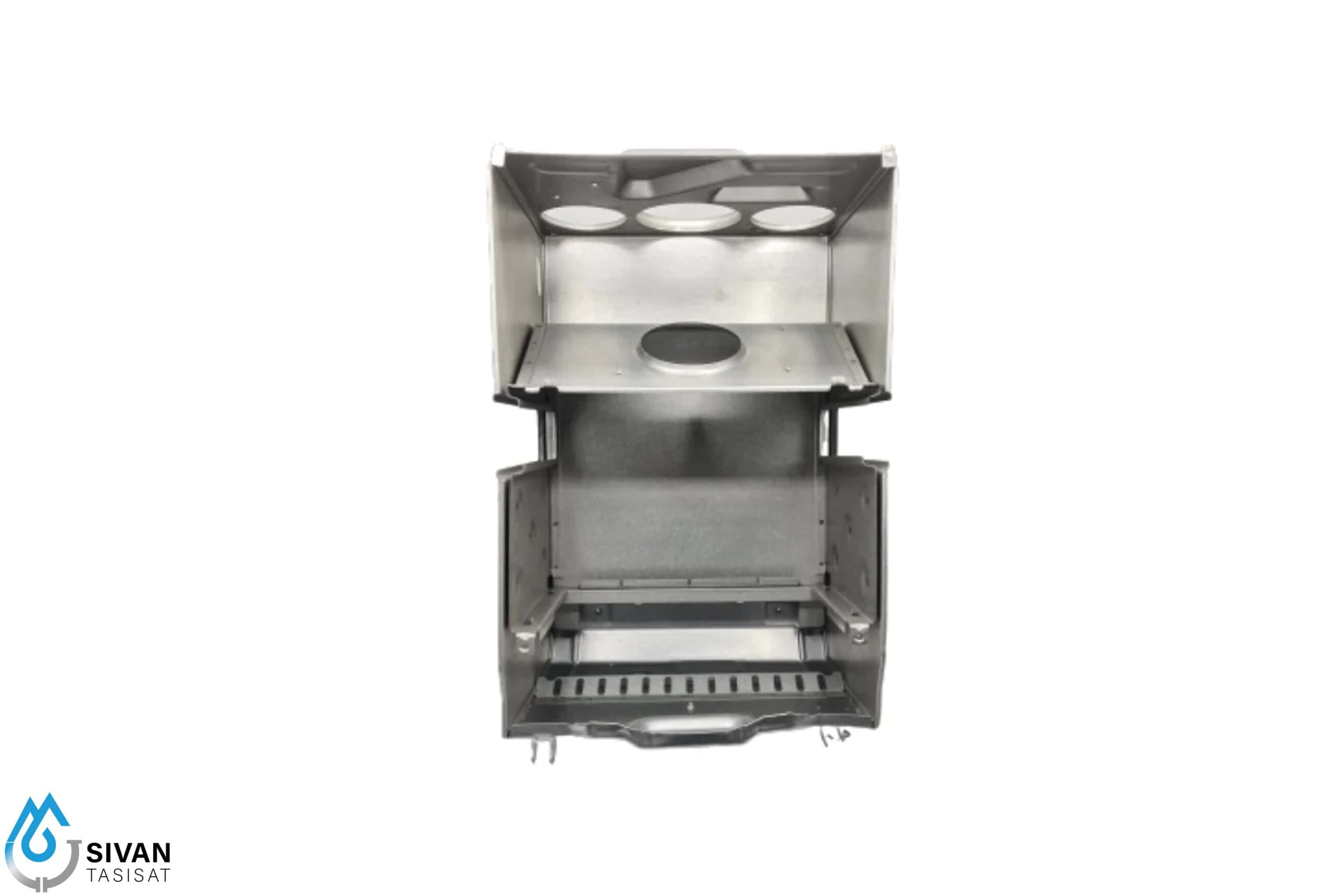

محفظه احتراق
سخن پایانی
شناخت قطعات پکیج بوتان به دارنگان این برند کمک میکند تا در مواقع اضطراری بتوانند مشکل را شناسایی کرده و یا حتی آن را برطرف کنند. در این راهنمای قطعات پکیج تمامی قطعات مهم و اساسی پکیج بوتان را به شما معرفی کردیم و در کنار محل دقیق، وظایف آنها را نیز شرح دادیم.
سؤالات متداول
- مهمترین قطعات پکیج چه قطعاتی هستند؟
با اینکه تمام قطعات پکیج اهمیت دارند، اما برد اصلی، مشعل و ترموستات جزو اصلیترین قطعات هستند.
- چرا آب پکیج گرم نمیشود؟
این مشکل دلایلی مختلفی همچون رسوب گرفتن مدار حرارتی، خرابی سنسور و… باشد.
- در صورت بروز نقص فنی در پکیج باید چه کنیم؟
پیش هر چیز لازم است ابتدا پکیج را خاموش کنید و از برق بیرون بکشید. بهترین راهحل آن است که در اولین فرصت با یک تکنیسین مجرب تماس بگیرید و خودسرانه اقدامی نکنید.
